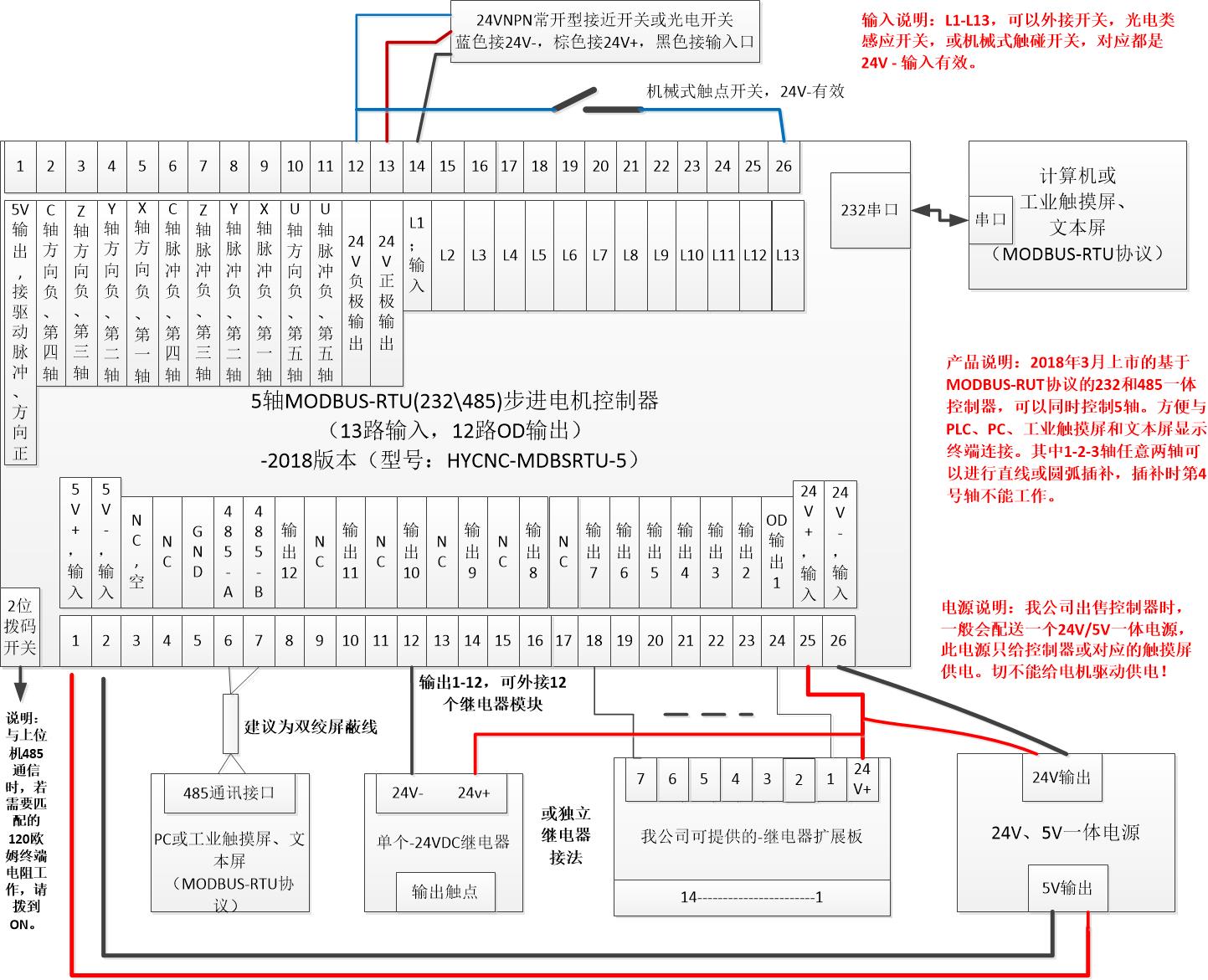

一、 系統功能與接線描述
1、可通過RS232串口/RS485與外部觸摸屏或電腦進行通信功能；
2、系統可存儲 20 個工程，每個工程可以設置 50 步；
3、可控制 XY 兩軸電機配合走直線插補和圓弧插補；
4、可控制 1-5 路電機工作，最多可控制 4 路電機同時工作。
5、12路 OC 輸出（控制外部 24V 繼電器或電磁閥)，低電平有效。

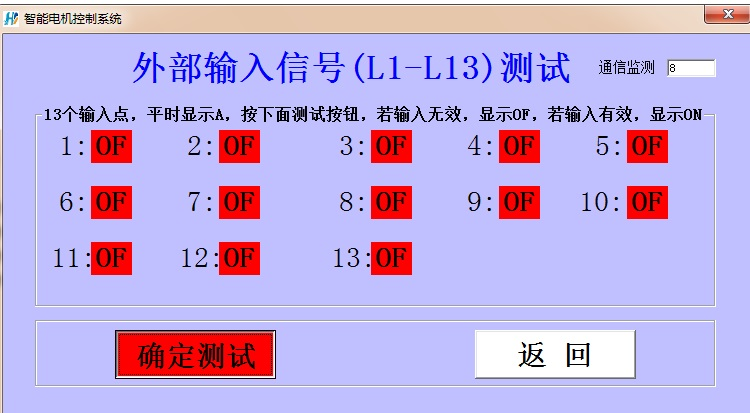

6、13 路光耦隔離輸入（每路接到 24V 負表示接通），低電平有效。
一、 系統功能與接線描述
1、可通過RS232串口/RS485與外部觸摸屏或電腦進行通信功能；
2、系統可存儲 20 個工程，每個工程可以設置 50 步；
3、可控制 XY 兩軸電機配合走直線插補和圓弧插補；
4、可控制 1-5 路電機工作，最多可控制 4 路電機同時工作。
5、12路 OC 輸出（控制外部 24V 繼電器或電磁閥)，低電平有效。
6、13 路光耦隔離輸入（每路接到 24V 負表示接通），低電平有效。
二、此控制器有3款不同版本程序：

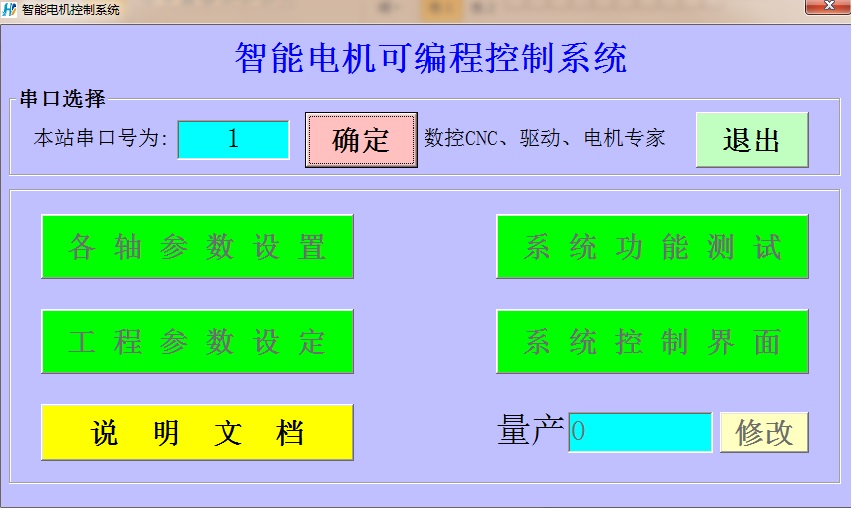

1、HYCNC-General-5：5軸通用控制器（只支持232通信），只能用我們提供的上位機軟件或觸摸屏控制，
可以編輯工程步驟。不支持二次開發功能。
2、HYCNC-Custom-5：5軸自定義通信協議控制器（支持232/485通信），客戶可通過發送指令進行二次開發。
3、HYCNC-Mdb-RTU-5：5軸Modbus-RTU通信協議控制器（支持232/485通信），客戶可通過發送指令進行二次開發。

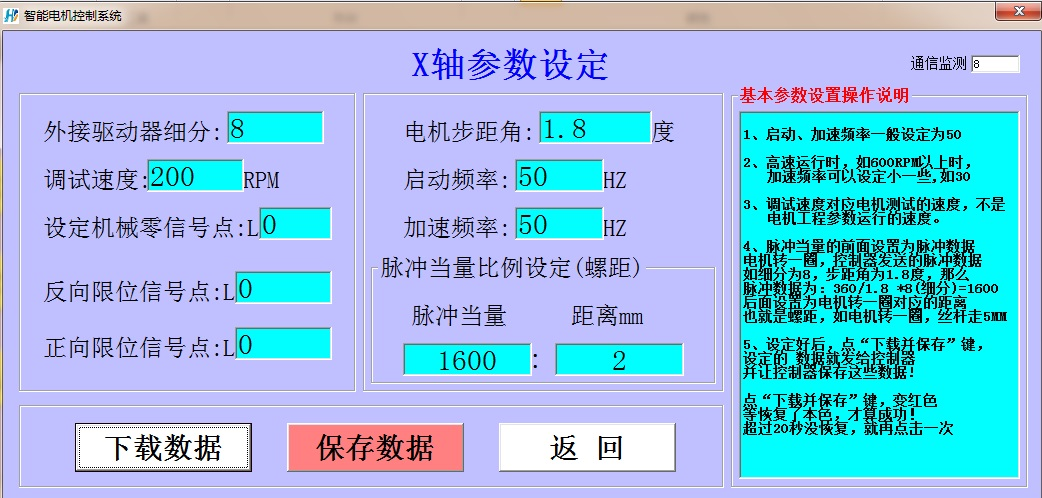

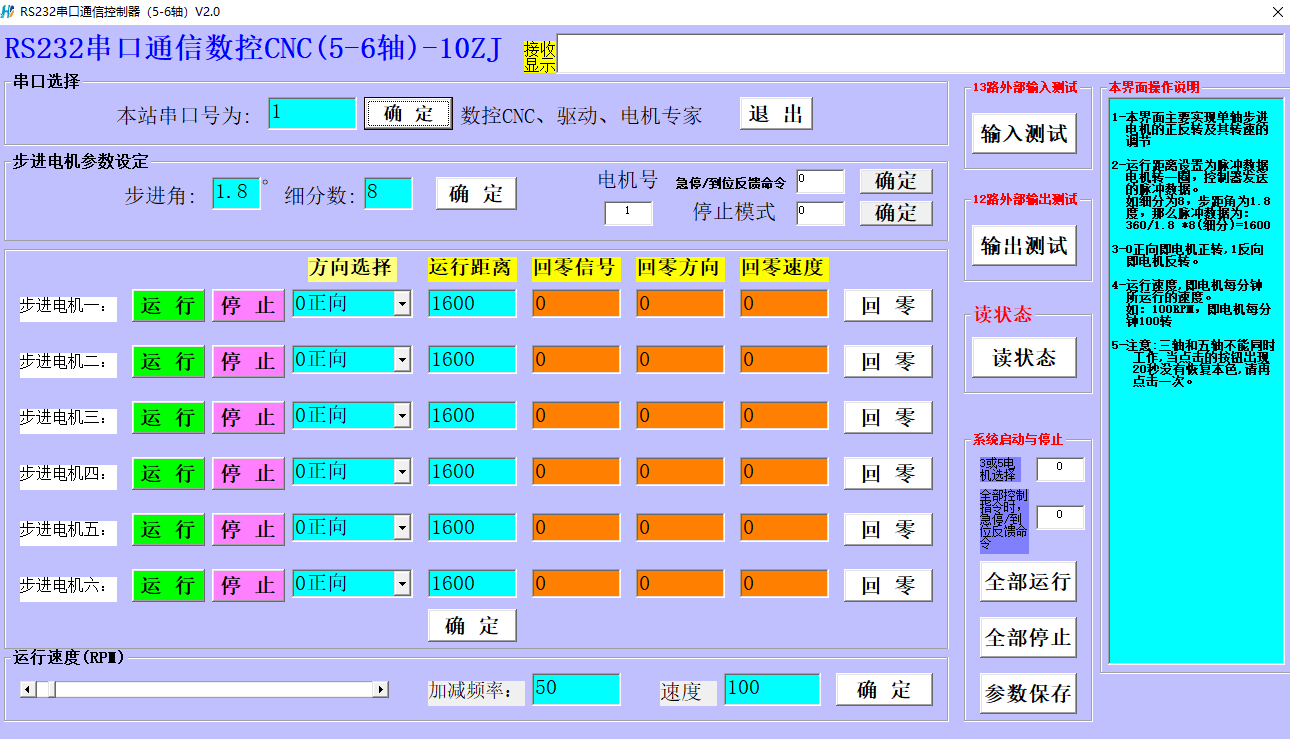

HYCNC-Custom-5 上位機軟件界面：

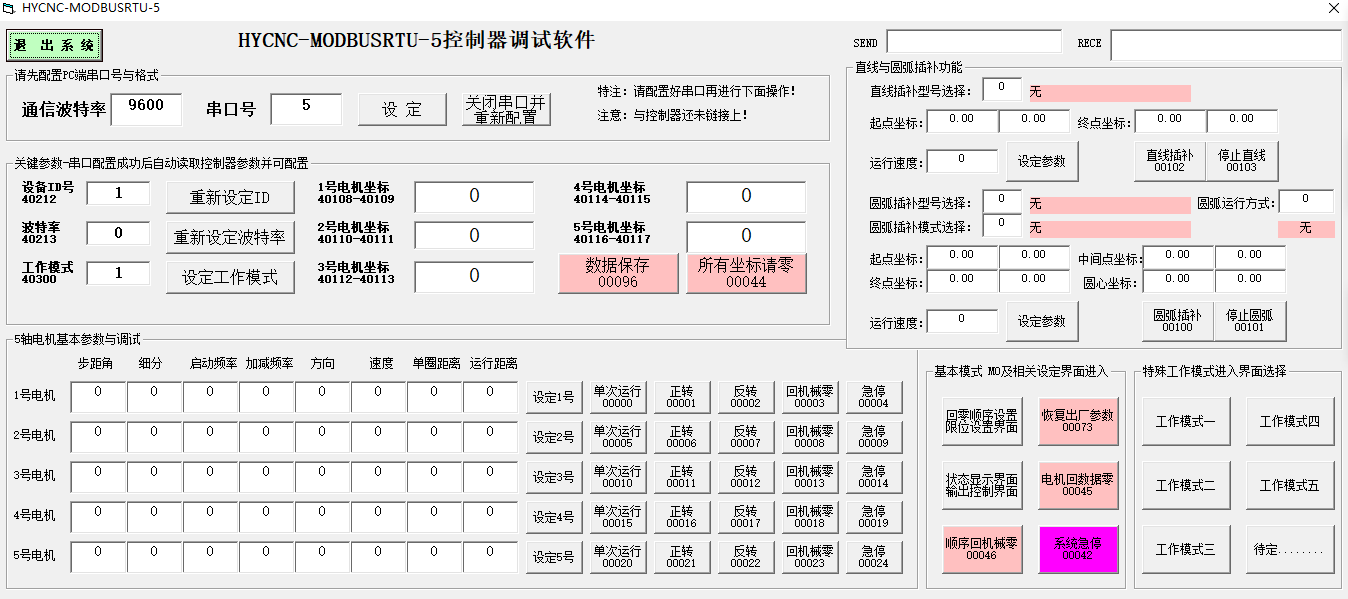

HYCNC-Mdb-RTU-5 上位機軟件界面
